1、2018年12月25日16时，世界规模最大多端交直流混合柔性配网互联工程（国家能源局首批支持能源消费革命的城市-园区双级“互联网+”智慧能源示范工程物理层项目）在珠海唐家湾成功投运。该工程汇集目前全球最前沿、最复杂的电网技术于一体，关键技术自主突破，设备实现国产化，既是国际首个±10kV、±375V、±110V多电压等级交直流混合配网示范工程，也是世界最大容量的±10kV配网柔直换流站，同时还拥有多项世界第一：世界首创应用三端口直流断路器，世界首创应用集成IGCT交叉钳位模块的换流阀，世界最大容量的±10kV电压等级的直流变压器，为“中国创造”的实现又在国际上争得了一席之地。
2.星空登录入口电器作为本示范工程的重要供应商之一，为该项目提供的核心设备——±10kV机械式直流真空断路器柜、连接主回路的±10kV桥臂设备柜、±10kV直流母线设备柜、±10kV直流电动刀闸柜、±375V（3150A）低压直流配电柜、±110V低压直流配电柜、±10kV直流母线设备、±375V低压直流母线桥等多系统产品，从研发，型式试验到安装调试，从签订合同到投运共同奋战180多个日夜，确保了本项目的及时交付、按时平稳投运。项目关键产品是我司与西安交通大学贾申利、史宗谦教授团队合作研发的10kV机械式直流真空断路器柜，基于强迫过零的直流开断技术。采用电磁斥力+永磁操动机构，满足开断时间小于3ms，清除时间小于20ms的性能要求。额定电DC500A，额定电压DC10kV，额定短路开断电流10kA。断路器本体控制系统采用双重化配置，任一系统发生故障或系统维护时，不影响正常系统的运行。通讯方式采用符合国际标准的点对点高速光纤串口接口，通过专用高速的60044-8/FT3接口接收来自直流控保的控制命令，并下发到直流断路器的执行机构。断路器控制系统和一次系统采用一体化设计，提高了设备整体的可靠性，减少设备占地面积。

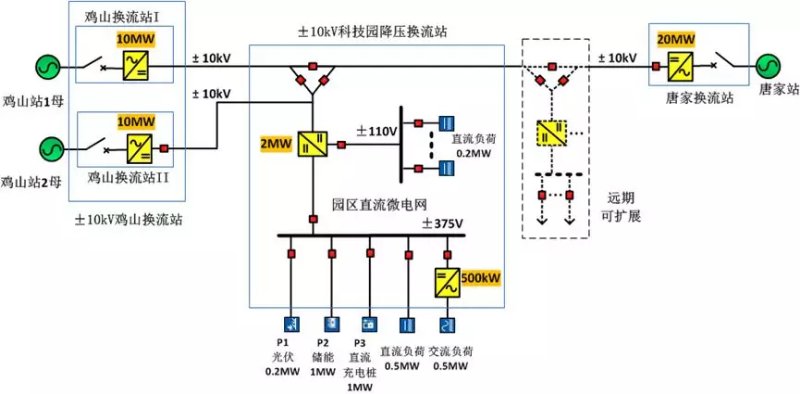

项目系统接线图
3、该项目的成功实施，是南方电网科学研究院、广东电科院、能源公司、广东省电力设计研究院、珠海供电局与星空体育（China）官方网站等单位群策群力，紧密协作，认真研究，努力攻关的结果。是“中国创造”的具体表现。星空体育（China）官方网站作为本示范工程的核心设备的制造商，对±10kV机械式直流真空断路器柜、连接主回路的±10kV桥臂设备柜、±10kV直流母线设备柜、±10kV直流电动刀闸柜、±375V（3150A）低压直流配电柜、±110V低压直流配电柜、±10kV直流母线设备、±375V低压直流母线桥等多系统产品，从方案设计，产品研发制造，型式试验到安装调试，投入大量人力财力进行工作。同时与西安交通大学贾申利、史宗谦教授团队对项目关键技术进入深入的研讨，最终合作研发的10kV机械式直流真空断路器柜，采用基于强迫过零的直流开断技术。电磁斥力+永磁操动机构，满足开断时间小于3ms，清除时间小于20ms的性能要求。额定电流DC500A，额定电压DC10kV，额定短路开断电流10kA。断。路器本体控制系统采用双重化配置，任一系统发生故障或系统维护时，不会影响正常系统的运行。通讯方式采用符合国际标准的点对点高速光纤串口接口，通过专用高速的60044-8/FT3接口接收来自直流控保的控制命令（如分合闸操作）并下发到直流断路器的执行机构。断路器控制系统和一次系统采用一体化设计提高了设备整体的可靠性。且设备占地面积比同类产品小。经过设计工程师、试验员、工艺员等几十名技术人员，共同奋战180多个日夜，确保了本项目的及时交付、平稳投运。实现设备国产化，同时积累了更多的宝贵的产品技术经验。其中10kV机械式直流真空断路器柜在国家智能电网输配电设备质检中心（广东）按照南方电网相关技术要求，采用冲击发电机短路试验系统成功进行了10kV高压直流短路开断试验，这是国内首次采用低频发电机电源进行高压直流短路开断试验。目前国际上尚无相关的统一试验标准和技术规范，国内外普遍采用LC振荡电源进行高压直流短路开断试验，其试验结果有效性存在较大争议。低频短路发电机电源可以提供断路器在高压直流电网开断过程中的实际能量，可更真实地考核直流断路器在该能量水平下的稳定性和可靠性。该项目的成功实施，进一步证明了我公司一直遵循“博百家之长，致力自主创新”的方针，走产学研合作开发之路，是星空体育（China）官方网站技术进步快，创新能力强，掌握核心技术的法宝。星空体育（China）官方网站相信，未来公司的发展，只要继续坚持不断改进，努力创新的经营理念，一定会成长为集研发、生产、销售与服务为一体的电力及新能源环保设备生产的优秀星空体育（China）官方网站。

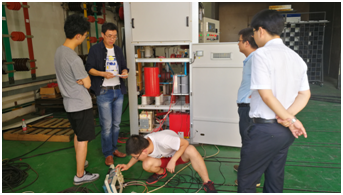

±375V（3150A）低压直流配电柜、±110V低压直流配电柜运行现场，10kV直流断路器柜运行现场

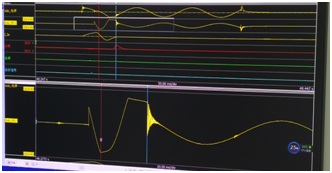

开断电流波形截图
断路器试验现场
星空体育（China）官方网站
2019年1月2日
